產品介紹

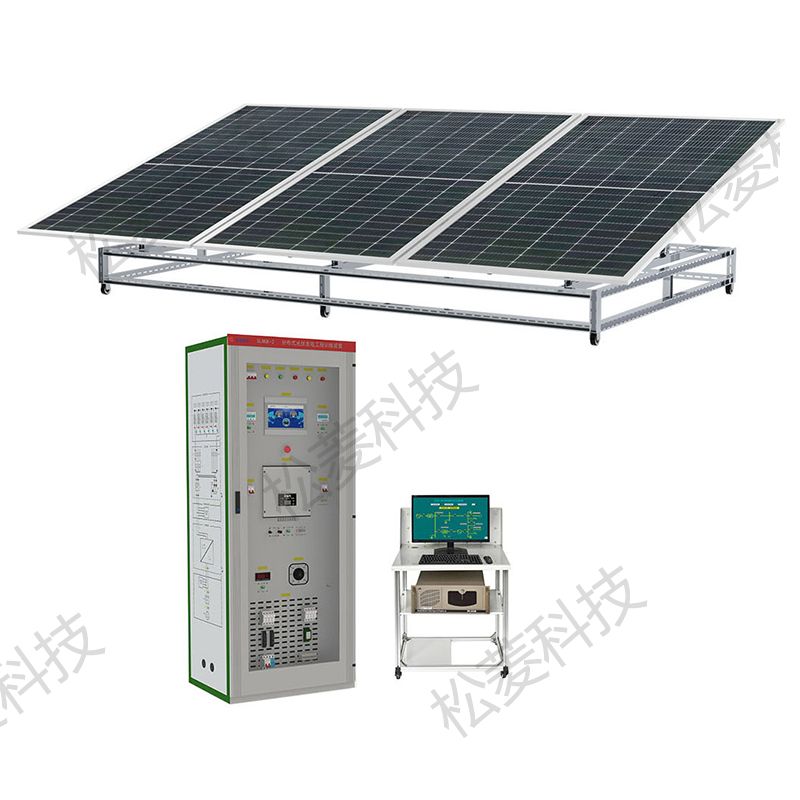

實訓裝置由太陽能光伏電池板（含安裝支架）、模擬光伏電源、光伏匯流箱、光伏并網逆變器、開關、儀表、智能設故排故系統、控制柜和監控系統構成。裝置可以通過智能設故排故系統設置典型分布式光伏發電系統故障，學員觀測故障設置后的系統工況、通過實訓裝置開放的系統電路圖和各檢測點，排查故障，教師通過學員排查故障的正確率和效率考核學員。
序號 | 設備組成 | 主要配置及技術參數 | 尺寸：cm （高×寬×深） |
1 | 分布式光伏發電工程訓練裝置 | 模擬光伏組件；智能匯流箱；光伏并網逆變器；交直流智能儀表；交直流空開；10英寸HMI；智能故障設置與排查系統 | 200×80×60 |
2 | 儀表 | 數字式萬用表；數字式絕緣電阻測試儀；數字式接地電阻測試儀 | |
3 | 光伏電池組件 | 2kW光伏電池組件（選配）；安裝支架 | 室外安裝 |
4 | 選配內容 | 監控計算機；監控臺；SCADA軟件 | 104×70×64 |
5 | 實訓項目 | 1.太陽能并網發電系統設計、安裝、接線、調速、運維 2.光伏發電系統故障排查實訓與考核（光伏電池組件開路；光伏電池組件短路；光伏電池組件接觸不良；光伏電池端子接反；防雷模塊損壞；匯流箱保險絲燒壞；逆變器無直流輸入；對地絕緣電阻過低；接地電阻過高；逆變器不并網；電網電壓超限；智能光伏匯流箱通信故障；光伏逆變器通信故障；智能儀表通信故障） | |
